Линейный 4-точечный формат

к 5-летнему юбилею присоединения Крыма к России

На основе линейного формата к выпущенной юбилейной медали о присоединении Крыма к России, добавлен текущий год 2019 по контуру ее из фрагментов флага РФ.

Линейный 4-точечный формат - выходное цифровое устройство информационного прибора или системы, обеспечивающее визуальное (видимое) отображение знаков, воспринимаемое человеком в удобном для наблюдения виде. Применяется для визуального отсчета числовой информации в виде цифровых знаков с наименьшим средним числом точечных элементов на знак. Наибольший информационный объем в различных устройствах вычислительной и измерительной техники приходится на отображение цифровых знаков в формате 5х7 арабского происхождения (

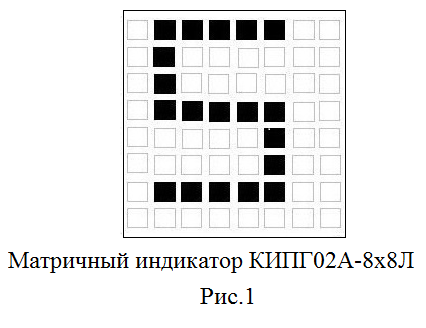

рис.1
) на индикаторе типа КИПГ02А-8х8Л [1]. Невысокая разрешающая способность цифровых знаков арабского происхождения (см. ст. "Разрешающая способность") вследствие их начертания требует большого габаритного разммера форматов индикатора. Стремление достигнуть улучшения различения цифровых знаков изменением их начертания и снижением числа элементов в нем, приводит к непривычности начертания знаков. Непривычность начертания

(

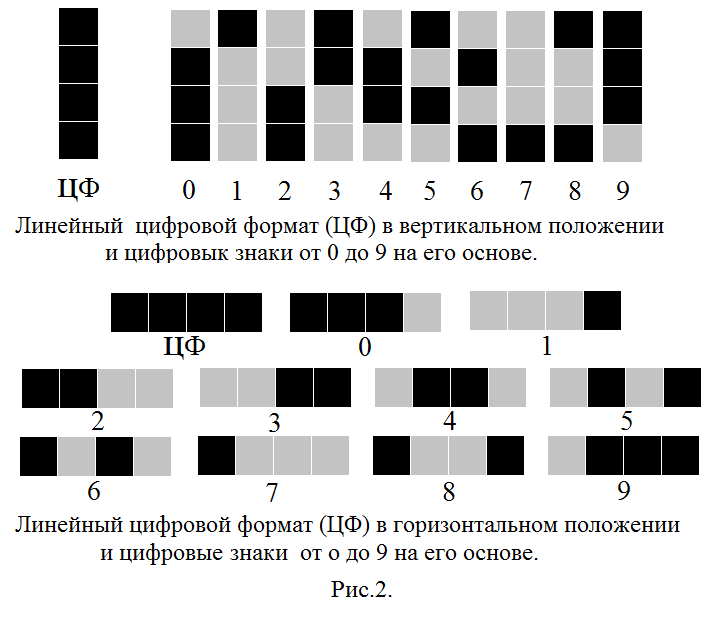

рис.2

) знаков [2] привела (см. ст. Коэффициент разрешающей способности знака, Знака идентификация) к наилучшему восприятию их. Среднее число на

знак идентифицируемых элементов в их начертаниях уменьшиось до двух (

рис.2

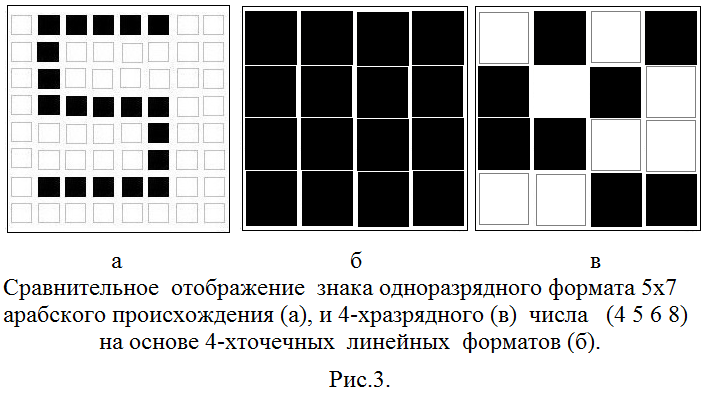

рис.3

). Для лучшей идентификации цифровых знаков два элемента линейного формата (

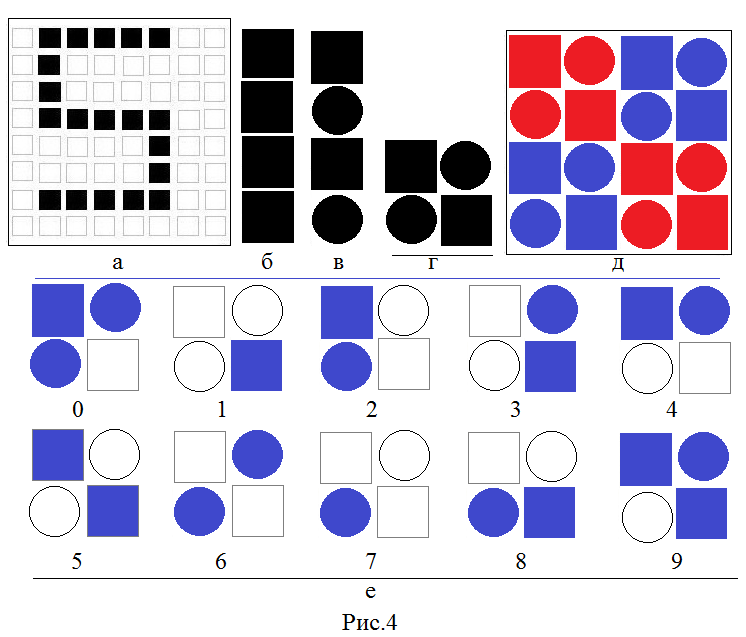

рис.4

) представим в виде площади квадрата, а другие два элемента линейного формата представим в виде площади круга (

рис.4

в). Без изменения габаритного размера линейного 4-точечного формата его легко можно перевести в компактный формат на 2х2 элемента отображения (

рис.4

г). Верхняя половина из двух элементов отображения линейного формата вертикального расположения (

рис.4

в) повернута на 180 градусов по часовой стрелке и расположилась справа от нижней половины линейного формата (

рис.4

г). Порядок прочтения цифровых знаков не изменился: при вертикальном расположении 4-хточечного формата знаки прочитываюся снизу вверх (

рис.3

в). При расположении формата на 2х2 элемента отображения знаки прочитываются снизу вверх для левой половины формата (

рис.4

г) и, не прерывая линию прочитывания знака, вправо сверху вниз для левой половины формата (

рис.4

г,

рис.4

е). Информационную емкость индикатора типа КИПГ02А-8х8Л при окрасе элементов форматов в разные цвета (

рис.4

д) можно увеличить в 4 раза. На основании линейного 4-хточечного формата можно построить малогабаритное, с наименьшим потреблением электроэнергии, табло элктронных часов:

а. с расположеием форматов по вертикали (

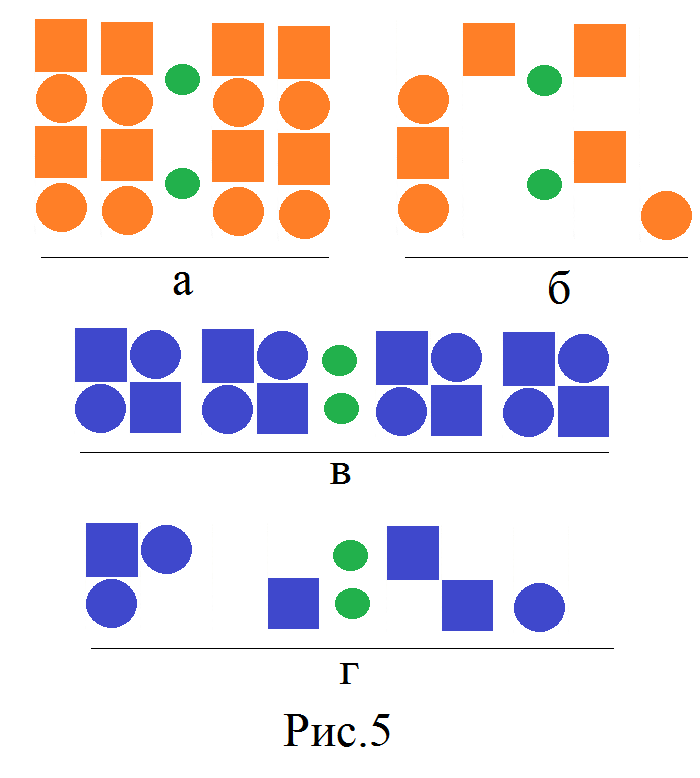

рис.5

а);

б. с расположением форматов на 2х2 элемента отображения (

рис.5

в).

На двух табло высвечено время 01 час 57 мин (

рис.5

б,

рис.5

г).

Линейный 4-точечный формат приобретает гибкость, если его расположить по контуру круга (

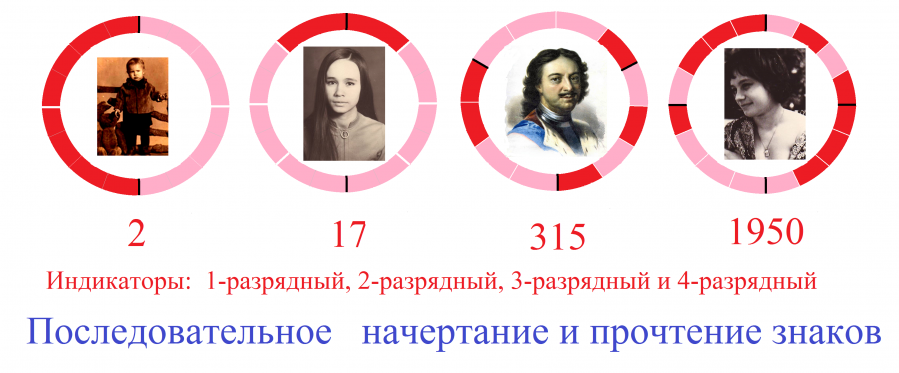

рис.6

). В зависимости от значности числа, контур круга разделяется на четыре (

рис.6

а - 2), на восемь (

рис.6

б - 17), на двенадцать (

рис.6

в - 315), на 16 (

рис.6

г -1950) элементов, соответственно. Нет ничего проще, создать именное табло электронных часов, разделив окрасом знаков показания часов и показания минут (

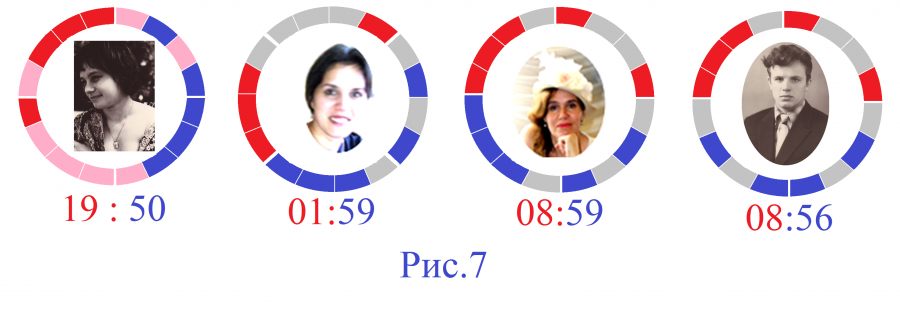

рис.7

). Начало отсчета последовательно начинается с широкой полосы внизу по часовой стрелке по контуру круга красным цветом (19 час) и далее синим цветом (50 мин). Начало отсчета 01 час -59 мин сдвинуто примерно на 45 градусов по часовой стрелке. Передвинув начало отсчета еще на 45 градусов по часовой стрелке получим разграничение по горизонтальному диаметру часовых интервалов вверху контура круга (

рис.7

- 08 час), а минутных интервалов - внизу контура круга (

рис.7

- 59 мин). Для табло электронных часов предпочтительней может быть параллельное чтение информациии (

рис.7

- 08:56) вверху слева направо по часовой стрелке (08) и внизу слева направо (56) против часовой стрелки. Источники.

1. Б.Л. Лисицын. "Отечественные приборы индикации и их зарубежные аналоги".

Изд-во "Радио и связь". Москва. 1993 г.

2. Именные электронные часы. Патраль А.В. Образование и наука в России и зарубежом.2017.N4(33).С.7-14.
