Индикатор четырехсегментный

Индикатор четырехсегментный - выходное цифровое устройство информационного прибора или системы, обеспечивающее визуальное (видимое) отображение информации, воспринимаемое человеком в удобном для наблюдения  виде. Применяется для визуального отсчета цифровой информации в виде 4-сегментных знаков (индикатор знакосинтезирующий, счисление), отображение  которых  позволяют увеличить информационную емкость индикатора.    4-позиционный формат индикатора в сравнении с семисегментным форматом цифровых знаков арабского происхождения  имеет следующие преимущества:

1. уменьшен габаритный размер формата (см. ст. цифры) цифровых знаков /I/;

2. эффективный угловой размер цифровых знаков равен эффективному размеру цифровых  знаков семисегментного формата /I/;

3. уменьшено среднее число элементов отображения на знак при формировании знаков;

4. уменьшено  энергопотребление;

5. улучшено восприятие знака на стадиях различения (см. ст. знака различение /II/) и идентификации (см. ст.  знака идентификация /III/);

6.увеличена информационная емкость 7-сегментного индикатора (см. ст. семисегментный индикатор /IV/,  индикатор сегментный с масштабированием знака /V/);

7. увеличена информационная емкость  4-сегментного индикатора (см.ст. индикатор с  параллельным отображением знаков /VI/);

8. уменьшено  число знакомест  при отображении многозначных чисел (см. ст. число многозначное);

9. возможность  красочно оформить   юбилейные  даты (см. ст. дата  юбилейная).

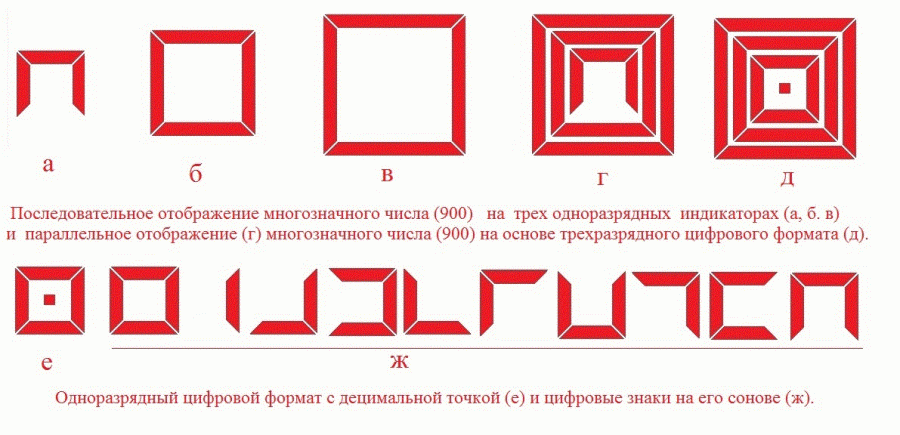

     На (рис.1 а, б, в) представлена запись трехразрядного числа (900) на основе трех одноразрядных   индикаторов с различными габаритными размерами  их форматов при последовательном чтении цифровой информации.  При объединении последовательной записи многозначного числа  в  параллельную (900) его запись (рис.1г), число знакомест  уменьшается (рис.1 д).  На рис.1ж представлен  цифровой алфавит  на основе                    4-сегментного формата индикатора с децимальной точкой (рис.1 е).

      В январе 2014 года  исполнилось 70 лет полного освобождения Ленинграда от фашистской блокады, которую город выдерживал 900 дней.  Этой памятной  дате посвящена эмблема-символ (рис.2.), на которой 4-позиционным кодом и параллельным видом записи  красным цветом записано число 900 (дней).  Внутри этой записи синим цветом  отображена  дата рождения города (1703 год), представленная алфавитом Кириллицы     (А-1, Ψ - 700,  Г-3)  Буква (Ψ) стилистически выполнена таким образом, что две крайние линии ее образуют букву V (VICTORIA), символизируя стойкость и мужество города в Великой Отечественной войне (1941-1945 гг.). А  центральная линия буквы (Ψ)  изображена в виде меча ("кто с мечём к нам придет от меча и погибнет"), символизирующего победу Александра Невского в 1240 предопределившую построение города на Неве.  В 2015 году исполняется  70 лет окончанию  Великой Отечественной войне.  Для города Санкт-Петербурга этой дате может быть посвящена эмблема-символ  (рис.3), аналогичная по интерпретации рис.2.
