Знака обнаружение

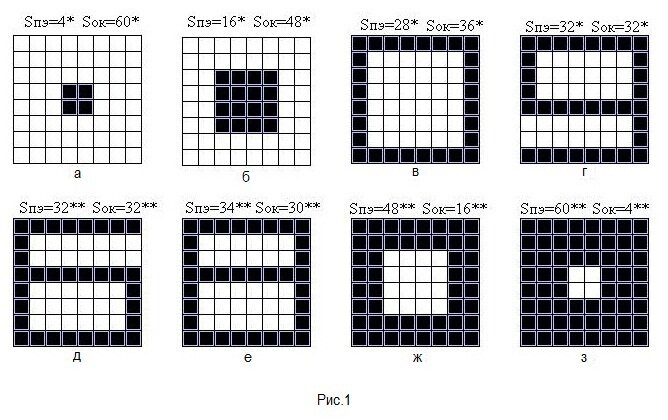

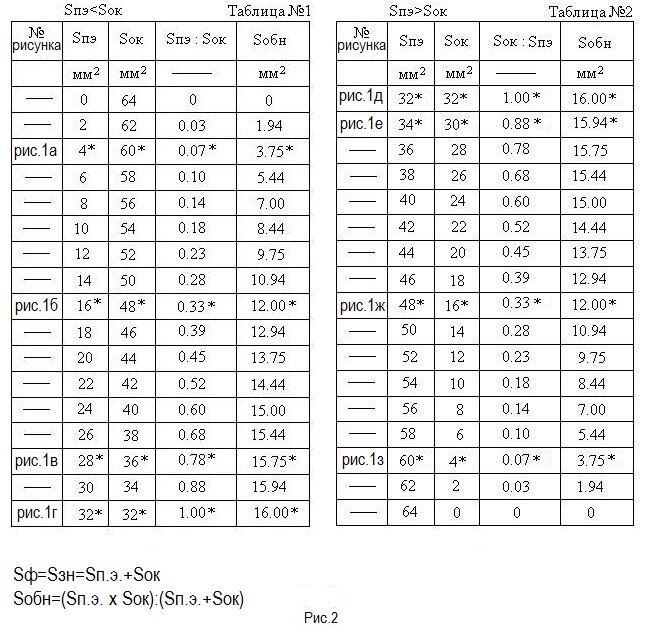

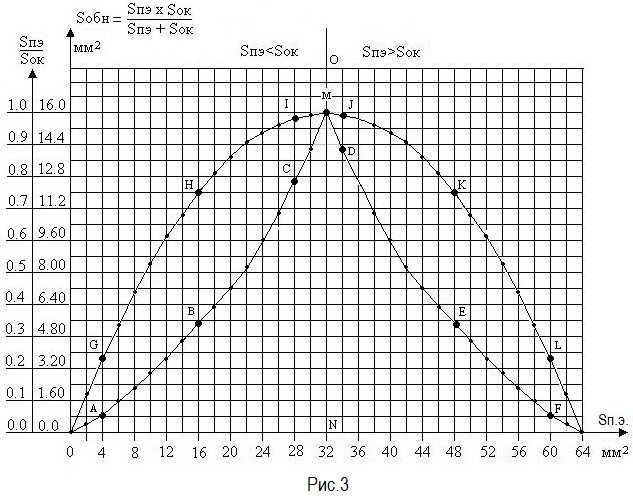

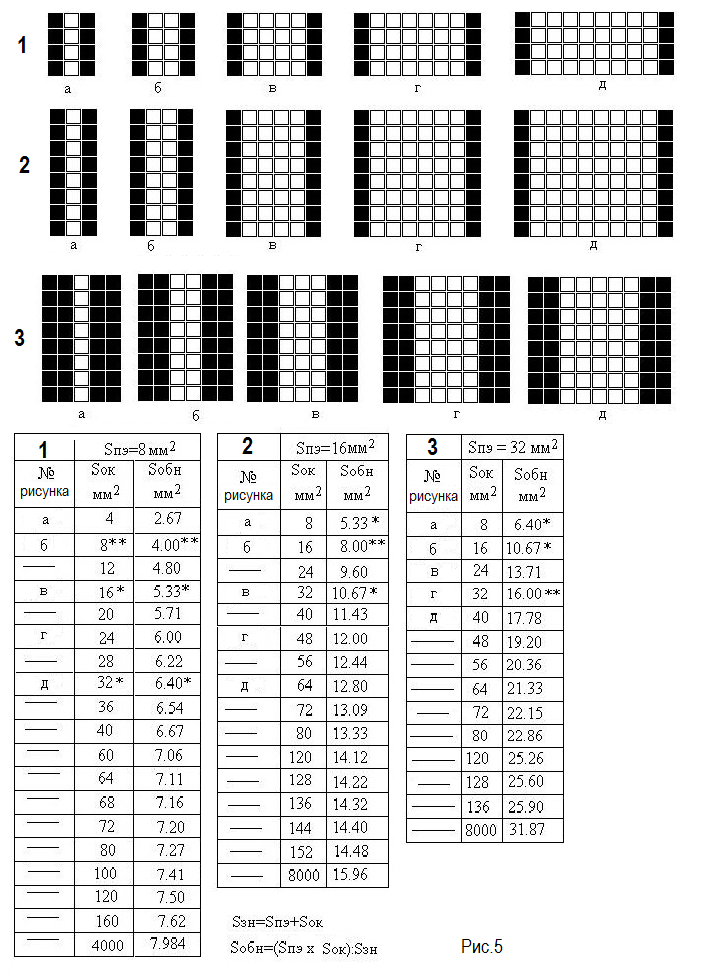

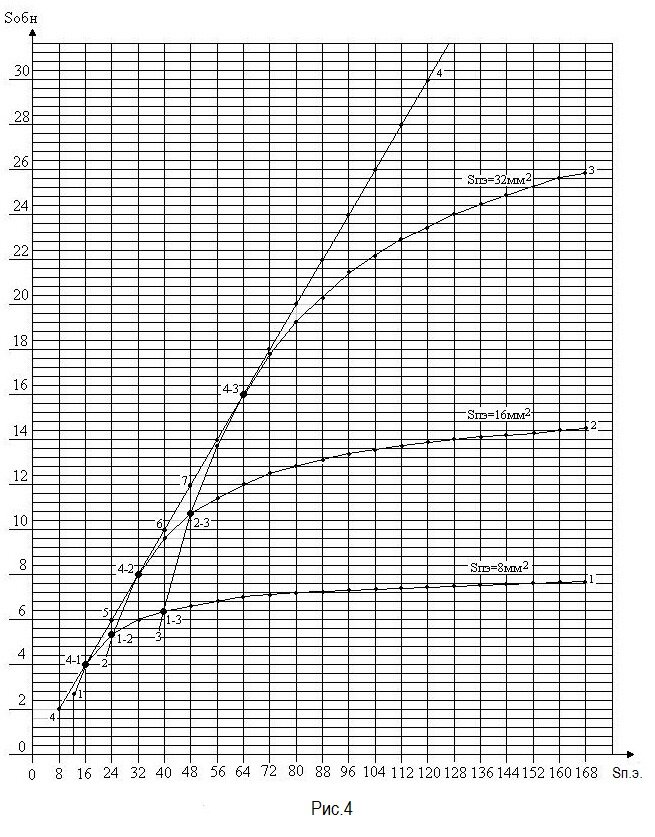

Знака обнаружение - стадия восприятия знака, на которой оператор выделяет объект из фона, устанавливая наличие сигнала в поле зрения без оценки его формы и признаков. Алиев Т.М., Вигдоров Д.И. Кривошеев В.П. Системы отображения информации. Москва. "Высшая школа". 1988 г., стр.46. Для количественной оценки восприятия знаков на стадии обнаружения воспользуемся габаритными размерами информационного поля матричного индикатора формата 8х8 (Sф=64 мм2) без учета промежутков между  элементами отображения. Для каждой пары величин (рис.1) с площадью кратной 2 мм2 из высветившихся (Sпэ) и не высветившихся (Sок) элементов отображения при постоянной площади формата (Sф=Sзн=Sпэ+Sок=64мм2), находим  отношение Sпэ/Sок  (при Sпэ<Sок), которые  заносим в таблицу N1 (рис.2  и отношение Sок/Sпэ  (при Sок<Sпэ), которые  заносим в таблицу N2 (рис.2).  По  данным таблиц N1 и N2 построены возрастающий  (А, B, C, М - точки, соответствующие рис.1- а, б, в, г) и    убывающий (M, D, E, F - точки, соответствующие  рис.1-д, е, ж, з)  участки кривой (рис.3) в зависимости от площади высветившихся (позиционных) элементов отображения знака (Sпэ = 0 - 32 мм2,  Sп.э. = 32 мм2 - 64 мм2, соответственно).  Максимальное значение величины отношения Sпэ/Sок или Sок/Sпэ  равное 1 (точка М, рис.1г, рис.1д), достигаемое при равенстве площади высветившихся (позиционных) элементов отображения и площади "окна" из не высветившихся элементов отображения (Sпэ  = Sок = 32 мм2) характеризует наилучшую  возможностью обнаружения  знака без оценки  его формы и признаков.  Подобным же образом построена кривая GHIMJKL  (рис.3).  Для построения этой кривой выбран другой метод, который отличается тем, что функция равная  произведению аргументов (Sпэ х Sок), деленному на сумму этих аргументов (Sф=Sзн=Sпэ+Sок),  выражена величиной  с размерностью площади (мм2). Т.е. числовые значения функции Sобн=(Sпэ х Sок):(Sпэ+Sок), в зависимости от той же величины площади из высветившихся (позиционных) элементов отображения знака (Sпэ=0 -32 мм2 и  Sп.э. = 32 мм2 - 64 мм2, соответственно), показывают не просто  возможность обнаружения его в относительных величинах, а показывают величину эквивалентной  площади обнаружения (Sобн)  знака. Максимальная  возможность  обнаружения знака достигается при величине площади из высветившихся (позиционных)  элементов отображения (Sп.э.) равной величине площади  его "окна"  (Sок) из не высветившихся элементов отображения (без учета промежутков между элементами  отображения):  Sобн=(Sпэ х Sок):(Sпэ+Sок). Кривая GHIMJKL, отображающая функцию Sобн=(Sпэ х Sок):(Sпэ+Sок), по  которым  построена кривая GHIMJKL, записаны в таблицу N1 (рис.2) и таблицу N2 (рис.2).  Проследить  зависимость величины эквивалентной площади обнаружения  (Sобн)  от величины площади знака (Sзн=Sпэ+Sок), при постоянной величине (Sп.э.)   площади высветившихся (позиционных) элементов отображения с изменением  величины площади "окна" (Sок)  из не высветившихся элементов отображения,  можно с помощью графика (рис.4). Три кривые 1-1, 2-2, 3-3   построены по данным таблиц (рис.5 -1, рис.5 -2, рис.5 -3, соответственно).  Величина эквивалентной площади обнаружения знака (Sобн),  с увеличением  площади "окна" (Sок), стремиться к величине площади позиционных элементов (Sп.э.) - для кривой 1-1 к 8 мм2, для кривой 2-2 к16 мм2, для кривой 3-3 к 32 мм2 (рис.4). Оптимальной  характеристикой,  при выборе  величины  площади  позиционных элементов (Sпэ) отображения и  равной ей  величине площади "окна" (Sок)   при заданном габаритном  размере знака (Sзн),   является  прямая, касательная одновременно к кривой 1-1, кривой 2-2  и кривой 3-3. Эта прямая касается каждой кривой в тех  точках ее,  в  которых соблюдается равенство Sпэ=Sок=Sзн/2=Sф/2 для данного габаритного размера знака. Величина  эквивалентной  площади обнаружения знака в этих точках  максимальна (рис.3-точка М) для данного габаритного  размера его (рис.5-1б, рис.5-2б, рис.5-3г): Sобн = (Sпэ х Sок) : (Sпэ + Sок) = Sзн/4 = Sф/4 (рис.6). При изменении  равенства  величины площади позиционных элементов  отображения  (Sп.э.) и величины площади "окна" знака (Sок)  величина эквивалентной площади  обнаружения знака снижается (рис.3).
