Алфавит цифровой

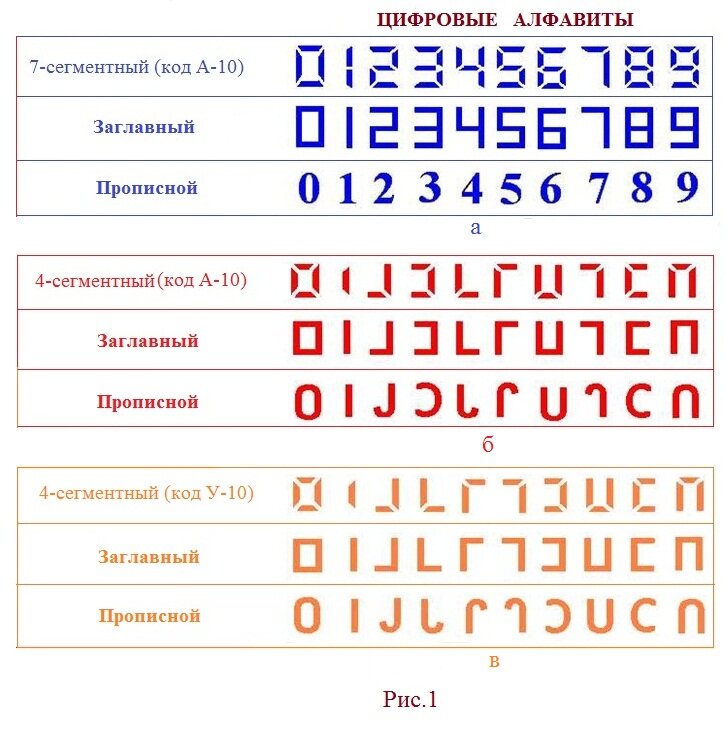

Алфавит цифровой, совокупность графем (от греческого gràphō - пишу) данной системы записи чисел. Для десятичной системы каждый графем при начертании составляет определенную весовую долю от основания десятичной системы (десяти), равную порядковому номеру графема. Цифры арабские в современном написании представляют собой абстрактные начертания, т.е. каждый графем не связан с величиной  числа, который он отображает. Алфавит цифровой (рис.1а), применяемый при отображении знаков  в системах отображения информации на основе арабского алфавита, обладает недостатками   из-за большого числа   элементов  7-сегментного формата. Большое число отображаемых  элементов в знаках   определяет большие габаритные размеры  индикаторных устройств с  большим объемом электронной техники, большим энергопотреблением,  невысокой разрешающей способностью  восприятия  знаков.  4-сегментный формат при  формировании  цифровых знаков  (см. ст. цифры /1/) позволяет уменьшить число высветившихся  элементов в знаках (рис.1б). При этом улучшаются  эргономические параметры цифровых знаков: уменьшение  габаритных размеров и энергопотребления их. Увеличивается дальность наблюдения знаков  при  габаритных размерах равных габаритным размерам знаков семисегментного формата  (увеличен эффективный угловой размер знаков /1/, наилучшее восприятие их на стадии различения знаков - см.ст. разрешающая способность знаков, цифры,  коэффициент разрешающей способности знака).  Уменьшается объем электронной техники при управлении меньшим числом элементов в знаках, формируемых на основе  4-сегментного формата. Начертания при формировании  цифровых знаков на основе 4-сегментного формата (рис.1б) в коде А-10  абстрактны, также как и начертания   цифр на основе 7-сегментного формата по отношению к величине числа (рис.1а). Код А-10 - алфавит, в котором  порядок  расположения знаков (порядковый номер графема) и их поэлементное   начертание соответствует  порядку расположения знаков (порядковому номеру графема)  и поэлементному   начертанию фрагментов  знаков 7-сегментного формата Арабского происхождения. При формировании цифровых знаков 4-сегментного формата в коде У-10 (см. ст. устройство для измерения и  индикации величины Угла положения вала) начертание  их (рис.1в) функционально зависит от величины числа /2/. При  формировании знака соблюдается  правило:

1. чем больше величина числа, тем большее число высвеченных позиционных элементов в знаке;

2. при одинаковом количестве позиционных элементов в знаке, величина числа, отображаемая знаком, тем больше, чем больше этот знак повернут на угол кратный  90 градусов по часовой стрелке относительно наименьшей величины  числа в соответствующей группе (рис.2):

а. от 2 до 5 (для знаков группы  I  из  двух позиционных элементов);

б. от  6 до 9  (для знаков группы II из трех позиционных элементов).

По начертанию  знаков  легко оценивается  и запоминается величина числа.
