Индикатор цифровой сегментный с масштабированием знака

Индикатор цифровой сегментный с масштабированием знака - выходное цифровое устройство информационного прибора или системы, обеспечивающее визуальное (видимое) отображение информации, воспринимаемое человеком в удобном для наблюдения виде.

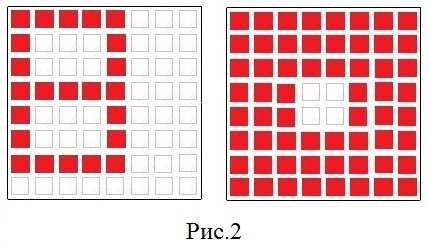

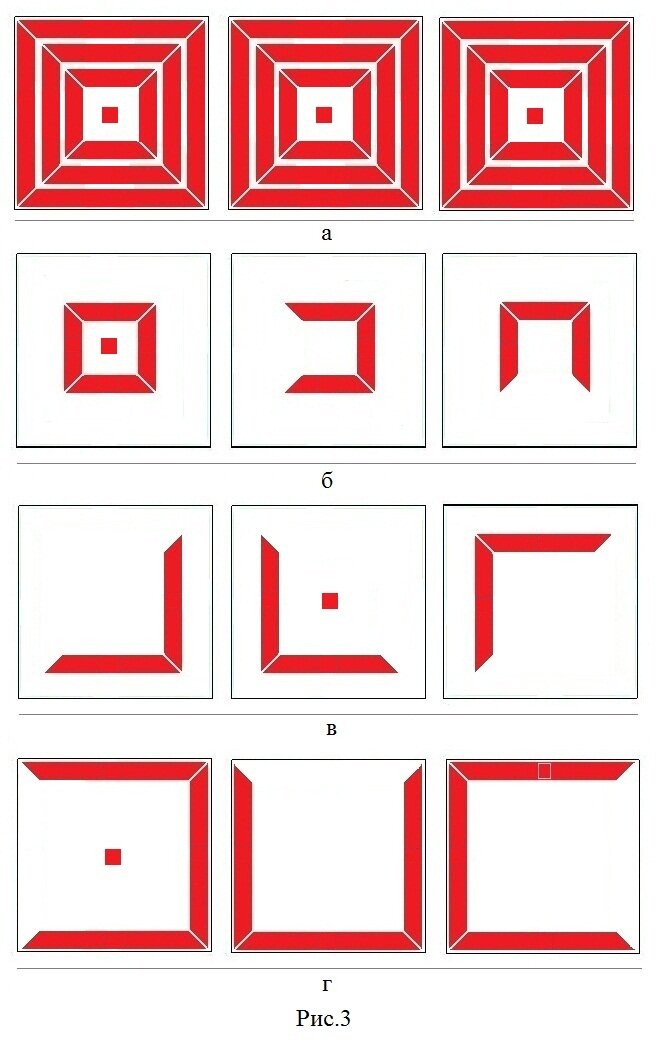

Применяется для визуального отсчета десятичной информации четырехпозиционных цифр (см. цифры, индикатор семисегментный, индикатор знакосинтезирующий, счисление). BR>Уменьшенные габаритные размеры цифровых знаков 4-хсегментного формата (рис.1б), из верхних или нижних элементов 7-сегментного формата (рис.1а)   сохраняют разрешающую способность (см. ст. разрешающая способность знака /1/)  и эффективный угловой размер /2, 3/ их, равные цифровым знакам  7-сегментного формата при вдвое большем  габаритном  размере формата их. На лицевой стороне корпуса типа КИ13-1 матричного индикатора, например, КИПГО2А-8х8Л /1 - стр. 353/ можно разместить один 7-сегментный формат с видом матрицы 5х7 (рис.2а). Известно, что матричное написание цифровых знаков вызывает повышенную усталость операторов при длительной работе с этим форматом индикатора /2-стр.106/. На лицевой стороне корпуса того же индикатора можно разместить три 4-сегментных формата с видом  матрицы: 8х8, 6х6 и 4х4 (рис.2б). Индикатор цифровой сегментный с масштабированием знака /4/ можно использовать в приборах цифрового визуального отсчета автоматических систем с трехпозиционным регулированием и контролем параметров технологических процессов /2-стр.95/. Каждый из  форматов индикатора используется при формировании   цифровых знаков,  соответствующих выбранному   режиму  работы (рис.3а).  Наименьший цифровой формат (рис.3б) можно использовать при пониженном (аварийном) значении измеряемого параметра объекта. Средний  цифровой формат (рис.3в) можно использовать при  допустимом  (рабочем) значении  измеряемого параметра объекта. Наибольший цифровой формат (рис.3г) можно использовать при повышенном (аварийном) значении измеряемого параметра объекта. Для увеличения коэффициента полезного использования информационного поля индикатора, децимальная точка при отображении дробных чисел выявляется в центре цифрового формата  последнего знака целого числа, после которого отображается его дробная часть.  Так, например, составной индикатор, содержащий три модуля (рис.3а) индикатора цифрового сегментного с масштабированием знака,  индицирует при масштабировании знаков три  измеряемых  величины одного параметра объекта  (рис.3б - 0.39,  рис.3в - 24.5, рис.3г -3.68, соответственно).  Величины, представленные цифровыми знаками на рис.3б,в,г, отображены в четырехпозиционном коде "А" (см. ст. счисление). Расположение индикатора на плоскости может быть любое: горизонтальное или вертикальное. При масштабировании знака  сохраняется постоянной величина - отношение ширины знака к его высоте.

1.        Лисицын Б.Л. Отечественные приборы индикации и их зарубежные аналоги.  Справочник. Москва, "Радио и связь". 1993 г. - стр. 353).

2. Н.Н.Васерин. Н.К.Дадерко, Г.А.Прокофьев. Применение полупроводниковых индикаторов. Под ред. Е.С. Липина. Москва. "Энергоатомиздат". 1991.
