Индикатор семисегментный

Индикатор семисегментный - выходное цифровое устройство информационного прибора или системы, обеспечивающее визуальное (видимое) отображение информации, воспринимаемое человеком в удобном для наблюдения виде.  Семисегментный формат, из достаточно большого количества знакосинтезирующих форматов цифровых знаков, имеет преимущества в применении по суммарной оценке технологичности производства (а, следовательно, и стоимости), по привычности написания цифр и простоте схемных решений для управления его элементами.

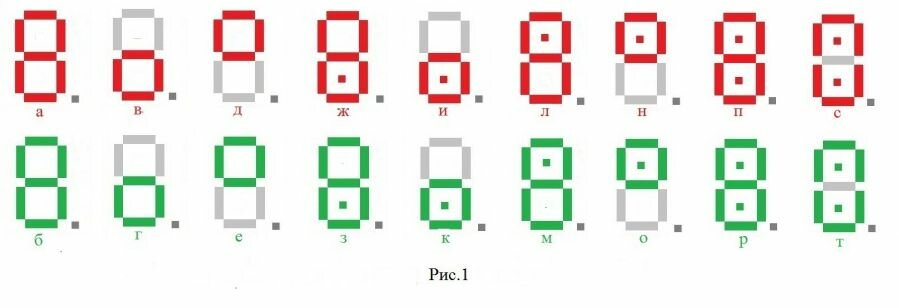

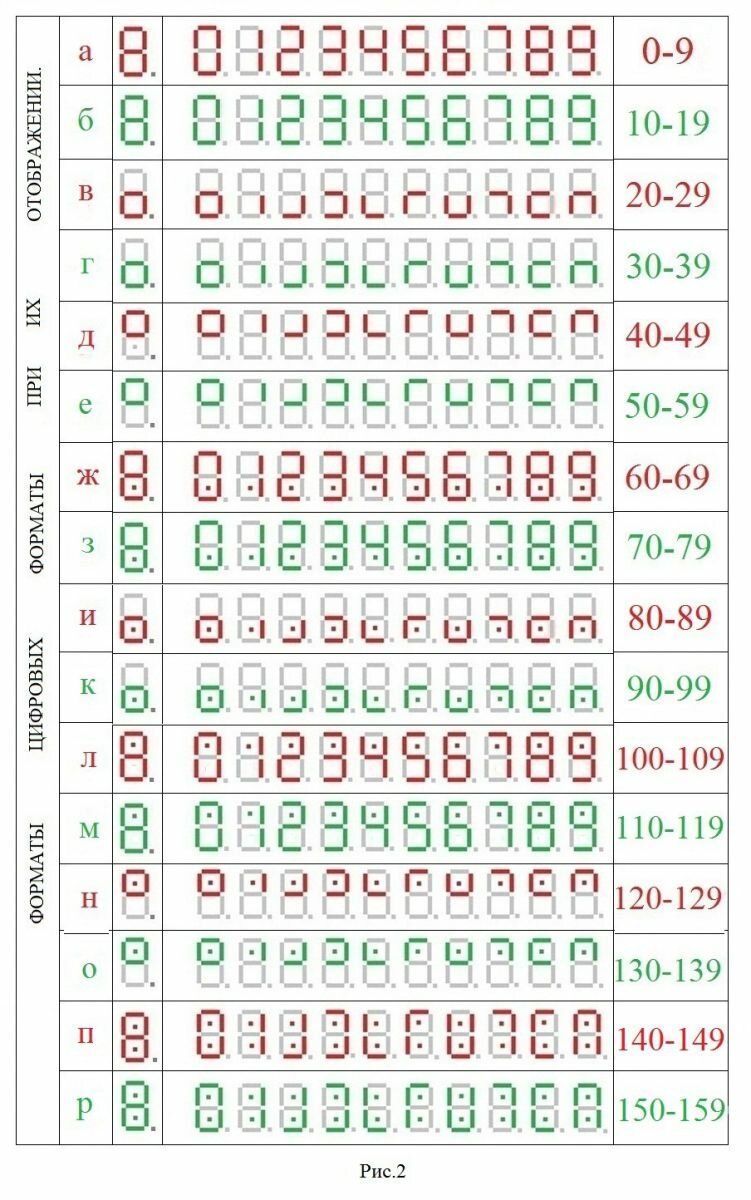

Индикаторы семисегментные применяются в основном для отображения десяти цифр арабского происхождения (0, 1, 2, 3, 4,  5, 6, 7, 8, 9) высвечиванием соответствующих  элементов индикатора в семипозиционном коде. На семисегментном индикаторе с  одноцветным форматом (рис.1a) можно сформировать один разряд (рис.2a)  цифровых знаков (0-9).  По мере изменения формата семисегментного индикатора увеличивается  его информационная емкость.  Так, например, на семисегментном двухцветном формате индикатора (рис.1a и   рис.1б)   типа ИПЦ02А-1/7КЛ /Б.Л. Лисицын. Отечественные  приборы индикации и их зарубежные аналоги. Москва. "Радио и связь". 1993 г. - стр. 39/ с управляемым цветом свечения можно   сформировать  два  разряда (рис.2a и  рис.2б) цифровых  знаков  красного (0-9) и   зеленого (10-19) цвета свечения.  Семисегментные  форматы  зеленого и красного цвета свечения  занимают на плоскости одно знакоместо, а на рис.1a  и рис.1б  они, для лучшей визуальной демонстрации отображения знаков  (рис.2a,  рис.2б), отображены   раздельно.   Использование 4-позиционного  формата из нижних четырех сегментных элементов (рис.1в,   рис.1г)  7-сегментного формата /1/,  при формировании  4-хпозиционных знаков увеличивает  информационную емкость индикатора   на два (рис.2в,   рис.2г)  разряда  (20-29, 30-39, соответственно). При использовании 4-позиционного  формата из верхних  четырех сегментных элементов (рис.1д,   рис.1е)   7-сегментного формата,  при формировании  4-хпозиционных знаков (40-49, 50-59, соответственно)      увеличивается  информационная емкость индикатора   еще на два (рис.2д,   рис.2е) разряда.   Эффективный  угловой размер 4-позиционных цифровых знаков (рис.2в, рис.2г,   рис.2д,  рис.2е)    из нижних или верхних элементов  7-сегментного формата равен эффективному  угловому размеру /2/ семипозиционных знаков в два раза больших по высоте (рис.2а, рис.2б).  При  размещении  на информационном поле индикатора в пределах  нижних четырех сегментных  элементов (рис.1ж и рис.1з)  7-сегментного цифрового формата дополнительного управляемого двухцветного  точечного элемента, информационная емкость индикатора  увеличивается   на два (рис.2ж и  рис.2з) цифровых разряда (60-69 и 70-79, соответственно).  Использование  цифрового формата только из нижних   четырех сегментных элементов 7-сегментного формата,  при формировании  4-хпозиционных знаков с дополнительным управляемым двухцветным  точечным элементом (рис.1и,   рис.1к)  увеличивает  информационную емкость индикатора   на два разряда  (рис.2и,   рис.2к - 80-89, 90-99, соответственно).   При  размещении  на информационном поле индикатора в пределах  верхних четырех сегментных  элементов  7-сегментного цифрового формата (рис.1л  и рис.1м) дополнительного управляемого двухцветного  точечного элемента, информационная емкость индикатора  увеличивается   на два (рис.2л и  рис.2м) цифровых разряда (100-109 и 110-119, соответственно).    При использовании  цифрового формата (рис.1н,  рис.1о)   только из верхних  четырех сегментных элементов 7-сегментного формата,  при формировании  4-хпозиционных знаков увеличивает  информационную емкость индикатора   еще на два разряда  (рис.2н,   рис.2о - 120-129, 130-139, соответственно). При  размещении  на информационном поле индикатора в пределах  верхних и нижних четырех сегментных  элементов  7-сегментного цифрового формата (рис.1п  и рис.1р)  дополнительных управляемых двухцветных  точечных элементов, информационную емкость  его  можно  было бы увеличить  еще на два цифровых разряда в 7-сегментном формате.  Но лучше воспользоваться  шестисегментным цифровым форматом с двумя дополнительными управляемыми двухцветными  точечными элементами, (рис.1с и  рис.1т), используемый  при формировании 4-позиционных  знаков (рис.2п  и рис.2р -  140-149 и 150-159, соответственно)   с увеличенным эффективным угловым /2/  размером. Таким  образом, цифровой  формат семисегментного индикатора  типа ИПЦ02А-1/7КЛ (рис.1п,   рис.1р), с управляемым цветом свечения, дополненный двумя  дополнительными управляемыми двухцветными  точечными  элементами, расположенными в пределах  4-сегментных  форматов из верхних и нижних   элементов  7-сегментного индикатора,  можно   сформировать 16  разрядов  цифровых знаков.   Размещение элементов 7-сегментного формата индикатора с децимальной точкой  и подключение  их  на выходные выводы корпуса типа КИ5-4 индикатора ИПЦ02А-1/7КЛ показано на рис.3а.   Размещение элементов 7-сегментного формата индикатора с децимальной точкой  с  двумя  дополнительными  управляемыми  двухцветными  точечными элементами в пределах  нижнего и верхнего 4-сегментных  форматов  его и  подключение  их  на выходные выводы корпуса типа КИ5-4 измененного формата индикатора ИПЦ02А-1/7КЛ  показано на рис.3б.
